푸아송 방정식과 라플라스 방정식



지난 글에서 도입한 스칼라 퍼텐셜(scalar potential) $\Phi (\vec{r})$을 이용하면 직접적으로 전기장(electric field)이라는 벡터(vector)를 이용한 방법보다 다소 쉽게 문제를 풀 수 있다고 소개했었다.



그렇다면 이번에는 도대체 어떻게하면 전기장 문제를, 구체적으로 가우스 법칙(Gauss' law)로 이루어진 문제를 스칼라 퍼텐셜 문제로 만드는가를 다뤄보자.





먼저 가우스 법칙과 스칼라 퍼텐셜의 정의는 각각 다음과 같다.

$$\text{Gauss' law : } \quad \vec{\nabla} \cdot \vec{E} = \frac{\rho}{\epsilon_0} \tag{1}$$

$$\vec{E} = - \vec{\nabla} \Phi \tag{2}$$



이제 식 (2)를 곧바로 식 (1)의 가우스 법칙에 대입해보자. 그렇다면 다음과 같이 식을 정리할 수 있다.

$$\vec{\nabla} \cdot \left( \vec{\nabla} \Phi \right) = \nabla^2 \Phi = -\frac{\rho}{\epsilon_0} \tag{3}$$



이때 식 (3)에 나타난 $\nabla^2 = \vec{\nabla} \cdot \vec{\nabla}$ 연산자를 라플라시안(Laplacian) 연산자라고 부르며 식 (3)과 같은 형태의 미분 방정식(differential equation)을 푸아송 방정식(Poisson equation)이라고 부른다.



대부분의 경우 우리는 어떤 전하 분포(charge distribution)가 어느정도 거리만큼 떨어진 곳에 만드는 스칼라 퍼텐셜을 구하고 싶어하며 그 장소에는 어떠한 전하도 없는 빈 공간을 가정하게 된다.



이런 경우 $\rho=0$인 조건을 만족하기 때문에 식 (3)은 다음과 같은 형태로 쓰이며 이러한 형태의 미분 방정식을 라플라스 방정식(Laplace equation)이라고 부른다.

$$\nabla^2 \Phi = 0 \tag{4}$$





실제로 식 (3)이나 식 (4)를 풀어보는 것은 꽤나 긴 과정을 요구한다. 그래서 그 과정은 이후에 다룰 문제로 남겨두고 이번엔 지난 글에서 구한 다음과 같은 형태의 스칼라 퍼텐셜이 정말로 푸아송 방정식의 해가 됨을 보여보자.

$$\Phi (\vec{r}) = \frac{1}{4 \pi \epsilon_0} \int \frac{\rho(\vec{r}^{\prime})}{|\vec{r} - \vec{r}^{\prime}|} \; d^3 r^{\prime} \tag{5}$$



식 (5)의 스칼라 퍼텐셜은 $\vec{x} = \vec{x}^{\prime}$인 지점에서 함수가 발산(diverge)한다. 따라서 이 지점까지 포함해서 다루기 위해서 식 (5)의 분모에 아주 작은 양수 $\alpha^2$을 더하고 $\alpha$가 $0$으로 가는 극한(limit)을 취해서 본래 문제로 바꾸는 기법을 사용하자.



이런식으로 발산하는 특이점(singular point)를 피하기 위해 다음과 같은 새로운 스칼라 퍼텐셜을 정의하자.

$$\Phi_{\alpha} (\vec{r}) = \frac{1}{4 \pi \epsilon_0} \int \frac{\rho (\vec{r}^{\prime})}{\sqrt{(x-x^{\prime})^2 + (y-y^{\prime})^2 + (z-z^{\prime})^2 + \alpha^2}} \; d V^{\prime} \tag{6}$$



이제 식 (6)에 카르테시안 좌표계(Cartesian coordinate)에서의 라플라시안을 가해보자. 먼저 라플라시안은 다음과 같은 형태를 가지고 있다.

$$\nabla^2 = \frac{\partial^2}{\partial x^2} + \frac{\partial^2}{\partial y^2} + \frac{\partial^2}{\partial z^2} \tag{7}$$



먼저 $x$의 이계도함수(second derivative function)을 구하면 나머지 $y$와 $z$에 대한 미분은 같은 형태를 지니고 있음을 식 (6)의 함수의 대칭성(symmetry)을 통해 알 수 있다. 그래서 이계도함수를 구하면 다음과 같다.

$$\begin{split} \frac{\partial^2 \Phi_{\alpha}}{\partial x^2} = & \frac{1}{4 \pi \epsilon_0} \int \rho(\vec{r}^{\prime}) \frac{\partial^2}{\partial x^2} \frac{1}{\sqrt{(x-x^{\prime})^2 + (y-y^{\prime})^2 + (z-z^{\prime})^2 + \alpha^2}} \; d V^{\prime} \\ = &  \frac{1}{4 \pi \epsilon_0} \int \rho(\vec{r}^{\prime}) \frac{\partial}{\partial x} \left[ -\frac{(x - x^{\prime})}{\left( (x-x^{\prime})^2 + (y-y^{\prime})^2 + (z-z^{\prime})^2 + \alpha^2 \right)^{\frac{3}{2}}} \right] \; d V^{\prime} \end{split} \tag{8}$$



$s^2 = (x-x^{\prime})^2 + (y-y^{\prime})^2 + (z-z^{\prime})^2$이라 표현하고 식 (8)의 대괄호 미분만 따로 계산해보면 다음과 같다.

$$\frac{\partial}{\partial x} \left[ -\frac{(x - x^{\prime})}{\left( s^2 + \alpha^2 \right)^{\frac{3}{2}}} \right] = - \frac{1}{ \left( s^2 + \alpha^2 \right)^{\frac{3}{2}}}+ \frac{3(x - x^{\prime})^2}{ \left( s^2 + \alpha^2 \right)^{\frac{5}{2}}} = \frac{-s^2 - \alpha^2 + 3 (x - x^{\prime})^2}{\left( s^2 + \alpha^2 \right)^{\frac{5}{2}}} \tag{9}$$





식 (8)에 식 (9)를 대입하면 다음과 같다.

$$\frac{\partial^2 \Phi_{\alpha}}{\partial x^2} = \frac{1}{4 \pi \epsilon_0} \int \rho(\vec{r}^{\prime}) \frac{-s^2 - \alpha^2 + 3(x-x^{\prime})^2}{\left( s^2 + \alpha^2 \right)^{\frac{5}{2}}} \; d V^{\prime} \tag{10}$$



라플라시안을 구하기 위해선 나머지 $y$와 $z$ 방향을 구해서 더하면 되는데 적분은 $\prime$이 붙은 좌표계에서의 적분이기 때문에 다음과 같은 덧셈을 한다음 적분을 진행하는 것과 각각의 라플라시안의 성분을 구해 더하는 것은 동일하다.

$$\begin{split} & \frac{-s^2 - \alpha^2 + 3(x-x^{\prime})^2}{\left( s^2 + \alpha^2 \right)^{\frac{5}{2}}} + \frac{-s^2 - \alpha^2 + 3(y-y^{\prime})^2}{\left( s^2 + \alpha^2\right)^{\frac{5}{2}}} + \frac{-s^2 - \alpha^2 + 3(z-z^{\prime})^2}{\left( s^2 + \alpha^2 \right)^{\frac{5}{2}}} \\ = & \frac{-3s^2 -3\alpha^2 + 3s^2}{\left( s^2 + \alpha^2 \right)^{\frac{5}{2}}} \\ = & -\frac{3 \alpha^2}{\left( s^2 + \alpha^2 \right)^{\frac{5}{2}}} \end{split} \tag{11}$$



식 (11)의 결과를 이용해서 라플라시안을 구하면 다음과 같다.

$$\nabla^2 \Phi_{\alpha} = - \frac{1}{4 \pi \epsilon_0} \int \rho(\vec{r}^{\prime}) \left[ \frac{3 \alpha^2}{(s^2 + \alpha^2)^{\frac{5}{2}}} \right] \; d V^{\prime} \tag{12}$$





이제 $r^{\prime}$ 좌표계에서의 부피 적분을 계산해야 하는데 계산의 편의성을 위해서 구면 좌표계(spherical coordinate)에서 적분을 진행하자. 이는 분모에있는 루트항 때문에 그런것인데 이런 형태의 적분의 경우 경험적으로 구면 좌표계가 더 쉽게 적분이 계산된다.



적분을 직접적으로 계산하는 것은 거의 불가능하다. 일단 최소한 $\rho(\vec{r}^{\prime})$에 대한 정보가 없기 때문에 식 (12)가 구체적으로 어떻게 될지는 알 방법이 없다. 그래서 실제 문제와 가까운 근사(approximation) 방정식을 만들어보자.



현재 우리는 푸아송 방정식을 다루고있음에 유의하자. $\vec{r}$에서의 스칼라 퍼텐셜 구해야 하는데 이 지점에는 전하 밀도가 존재할 수 있다. 라플라스 방정식이라면 $\rho(\vec{r}) = 0$이 되어서 문제가 아주 간단해지지만 푸아송 방정식의 경우는 그렇지 않다.



$\vec{r}$ 주변에는 전하 밀도가 존재하며 $\vec{r}^{\prime}$ 위치에 있는 전하 밀도들이 $\vec{r}$ 위치의 스칼라 퍼텐셜에 기여한다. 하지만 우리는 식 (5) 형태의 스칼라 퍼텐셜을 가정했기 때문에 $\vec{r}^{\prime}$이 멀리 떨어져있다면 이 위치에있는 전하 밀도는 아주 미약하게 기여한다.

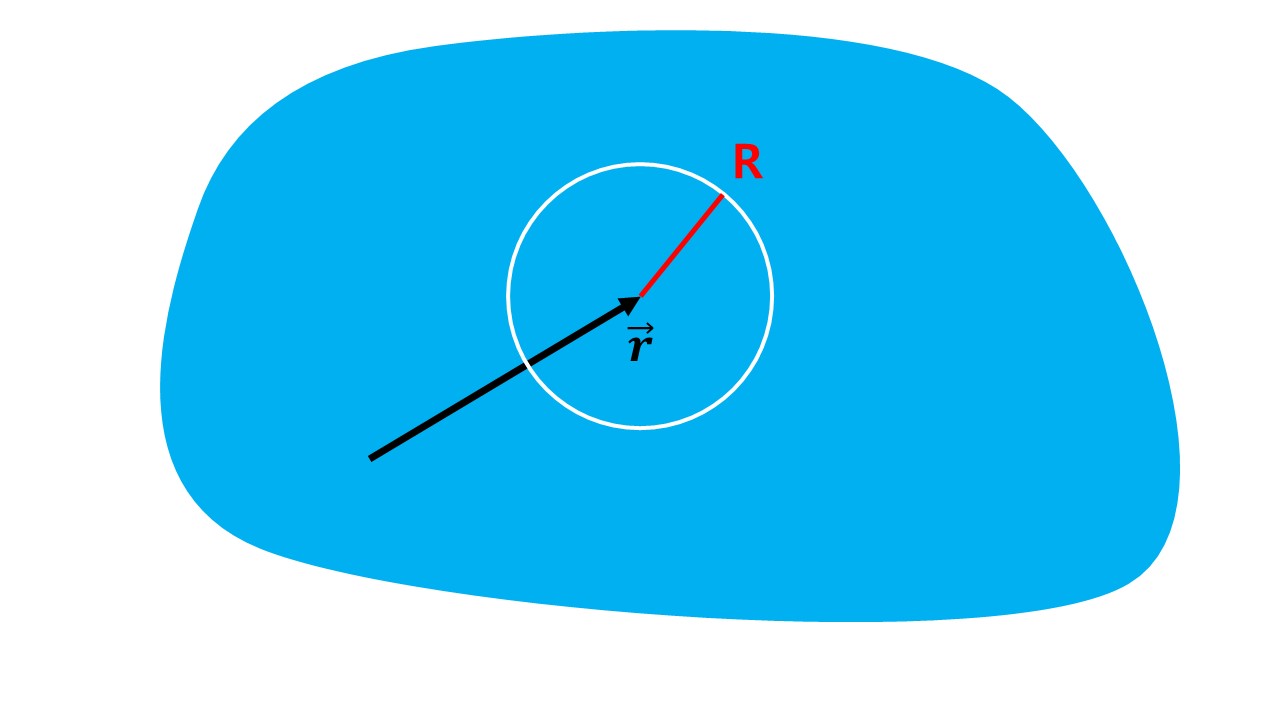

그래서 우리는 아주 멀리있는 전하 밀도가 기여하는 스칼라 퍼텐셜을 무시하는 근사를 사용하자. 좀 더 자세히 설명하자면 $\vec{r}$ 지점을 원점으로 잡고 반지름이 $R$인 구면을 생각해서 이 구면 너머에 있는 전하 밀도가 미치는 영향을 싹 다 무시하자.



우리가 다루는 전하 밀도는 $\vec{r}$ 인근의 전하 밀도이므로 $\rho(\vec{r}^{\prime})$을 $\vec{r}$ 인근에서 테일러 전개(Taylor expansion)을 가하자. 그럴경우 식은 다음과 같다.

$$\rho(\vec{r}^{\prime}) = \rho(\vec{r}) + \left. \vec{\nabla} \rho(\vec{r}^{\prime}) \right|_{\vec{r}^{\prime} = \vec{r}} (\vec{r}^{\prime} - \vec{r}) + \cdots \tag{13}$$



여기에 한 가지 가정을 첨가하자. 식 (13)에서 전하 밀도의 미분은 너무 작아서 $0$이라고 가정하자. 즉, 구 내부의 전하 밀도가 그렇게 급격하게 변하지 않는다는 뜻이다. 이는 적분의 결과를 푸아송 방정식 형태로 쓰기 위함인데 이 가정이 없다면 푸아송 방정식 뒤에 전하 밀도의 미분 항이 더 추가로 붙게 된다. 이 가정을 추가하면 $\rho (\vec{r}^{\prime}) \approx \rho (\vec{r})$로 근사가 된다.





$\vec{s} = \vec{r} - \vec{r}^{\prime}$은 $\vec{r}$ 위치에서 전하 밀도가 있는 $\vec{r}^{\prime}$를 가리키는 벡터이며 우리의 적분 영역은 $\vec{r}$을 중심으로 한 적분이기 때문에 부피 적분은 $\vec{s}$를 이용해 표현할 수 있다.



이 부피 적분의 각도 성분은 $4 \pi$ 만큼 기여할 것이기 때문에 $\vec{r}$을 중심으로 하는 구의 반지름에 대한 적분만 남게 된다. 반지름에 대한 적분 영역은 $0$에서 $R$까지이다.

$$dV^{\prime} = 4 \pi s^2 \; d s \tag{14}$$



이제 이 식 (14)와 앞서 근사한 전하 밀도를 사용해서 식 (12)를 다음과 같이 근사된 형태로 바꿔써보자.

$$\nabla^2 \Phi_{\alpha} (\vec{r}) = - \frac{\rho (\vec{r})}{\epsilon_0} \int^R_0 \frac{3 \alpha^2}{(s^2 + \alpha^2)^{\frac{5}{2}}} s^2 \; ds \tag{15}$$



이제 식 (15)의 적분을 위해서 지환 적분(integration by substitution)을 이용하자. 이 적분을 위해선 치환을 2번 해야하는데 우선 $s = \alpha \tan \theta$로 치환하자. 이때 적분 범위는 $0$에서 $\theta_0 = \tan^{-1} \left( \frac{R}{a} \right)$까지로 변하며 $ds = \frac{\alpha}{\cos^2 \theta}$로 변한다.

$$\begin{split} \nabla^2 \Phi_{\alpha} (\vec{r}) = & - \frac{\rho (\vec{r})}{\epsilon_0} \int^{\theta_0}_0 \frac{3 \alpha^2}{(\alpha^2 \tan^2 \theta_0 + \alpha^2)^{\frac{5}{2}}} \alpha^2 \tan^2 \theta \; \frac{\alpha}{\cos^2 \theta} d \theta \\ = & -\frac{\rho (\vec{r})}{\epsilon_0} \int^{\theta_0}_0 3 \sin^2 \theta \cos \theta \; d \theta \end{split} \tag{16}$$



이번엔 식 (16)의 적분을 위해서 $\sin \theta = t$로 치환해야 하며 적분 범위는 $0$에서 $t_0 = \sin \theta_0 = \frac{R}{\sqrt{\alpha^2 + R^2}}$으로 바뀌며 $\cos \theta d \theta = dt$로 바뀐다.

$$\nabla^2 \Phi_{\alpha} (\vec{r}) = -\frac{\rho(\vec{r})}{\epsilon_0} \int^{t_0}_0 3t^2 \; dt = t_0^3 = -\frac{\rho(\vec{r})}{\epsilon_0} \left( \frac{R}{\sqrt{\alpha^2 + R^2}} \right)^3 \tag{17}$$





이제 최종적으로 식 (17)에 $\alpha$를 $0$으로 보내는 극한을 취해보자. 이때 테일러 전개를 사용하기 위해 다음과 같이 식을 변형해보자.

$$\begin{split} \nabla^2 \Phi (\vec{r}) = & \lim_{\alpha \rightarrow 0} \nabla^2 \Phi_{\alpha} (\vec{r}) \\ = & \lim_{\alpha \rightarrow 0} \left[ -\frac{\rho(\vec{x})}{\epsilon_0} \left\{ \frac{1}{\sqrt{1 + \left( \frac{\alpha}{R} \right)^2}} \right\}^3 \right] \\ = & -\frac{\rho \vec{x})}{\epsilon_0} \left( 1 - \frac{1}{2} \frac{a}{R} + \cdots \right)^3 \\ \approx & -\frac{\rho(\vec{r})}{\epsilon_0} \end{split} \tag{18}$$



식 (18)의 결과를 보면  식 (5) 형태의 스칼라 퍼텐셜이 푸아송 방정식의 해가 됨을 알 수 있다.



이와 똑같은 결과는 디랙 델타 함수(Dirac delta function)을 이용해서 표현할 수 있다. 먼저 다음과 같은 디랙 델타 함수의 정의를 생각해보자.

$$\nabla^2 \left( \frac{1}{\left| \vec{r} - \vec{r}^{\prime} \right|} \right) = - 4 \pi \delta (\vec{r} - \vec{r}^{\prime}) \tag{19}$$



식 (5)에 라플라시안을 가한 뒤 식 (19)의 디랙 델타 함수를 이용하면 푸아송 방정식이 나옴을 알 수 있다. 이때 라플라시안은 $\vec{r}$ 좌표계에서의 라플라시안이다.

$$\nabla^2 \Phi (\vec{r}) = \frac{1}{4 \pi \epsilon_0} \int \rho(\vec{r}^{\prime}) \nabla^2 \left( \frac{1}{\left| \vec{r} - \vec{r}^{\prime} \right|} \right) \; d^3 r^{\prime} = - \frac{1}{\epsilon_0} \int \rho (\vec{r}^{\prime}) \delta(\vec{r} - \vec{r}^{\prime}) \; d^3 r^{\prime} = -\frac{\rho(\vec{r})}{\epsilon_0} \tag{20}$$



식 (19)의 디랙 델타 함수의 정의는 이 글에서 다룬 과정을 그대로 거쳐 등장했다. 분모의 특이점을 피하기 위해 $\alpha^2$을 더한 수학적 기법을 일반화시키면 식 (19)의 디랙 델타 함수가 나온다.
